Athraigh Micrimhilseogra NC: An Lámhleabhar Deifnídeach maidir le Lasc Micrimhilseogra NC a Eolas, a Roghnú agus a Oibriú

Tá a fhios ag daoine a bhfuil baint acu le leictreonaic, uathoibriú tionsclaíoch, agus an pobal DIY lasca micrea; Seaimpíní na gciorcad rialaithe is lú aithne. Is é cineál amháin lasc micrea an lasc micrea NC (athrú micrea Dúnta Gnáth), rud atá thar a bheith tábhachtach. Má tá tú ag smaoineamh ar conas lasc NC a aithint, a fheidhmiú, nó an NC ceart a aimsiú do do thionscadal, tá na freagraí go léir ar mhicrea-lasca an NC, a idirdhealú ó NÍL micrea-lasca, agus a fheidhmchláir sa treoir seo.

Cad é anAthraigh Micrimhilseogra NC?

Is lasc leictreach é micrea-lasc NC, nó micrea-lasc de ghnáth dúnta, a fhanann ina shuíomh dúnta, rud a ligeann do leictreachas sreabhadh go dtí go spreagtar é. Ansin osclaíonn an lasc agus stopann sé an sreabhadh reatha sa chiorcad. Tá sé seo contrártha le micrea-lasc NÍL (Ar Oscailte de ghnáth), atá oscailte sula gcuirtear i ngníomh é agus a dhúnann ina dhiaidh sin. Tá téarmaí eile a úsáidtear le haghaidh micrea-lasca agus lasca snap-ghníomhaíocht ar cheann acu mar gheall ar a ngluaiseachtaí lasctha tapa.

Sa mhodh oibre, nuair nach bhfuil an actuator i ngníomh, tá na teagmhálacha i dteagmháil agus tá an sruth ag sileadh tríd. Nuair a bhíonn an actuator gníomhachtaithe, osclaíonn na teagmhálacha, ag briseadh sreabhadh an tsrutha. Bíonn gá leis na cineálacha seo de mhicrea-lasc NC i gciorcaid chun an stad éigeandála, misin sábháilteachta, agus na cinn a dteastaíonn aiseolas uathu a dhaingniú.

Conas a Oibríonn Micrimhiliúchán NC?

Tá micrea-lasca á gcumhachtú ag córas a ligeann dóibh tairiscint ghníomhaithe thapa agus chinnte a tháirgeadh. Taobh istigh den lasc tá meicníocht de bhrú-chnaipe earrach-luchtaithe. Trí an actuator a bhrú síos, tarlaíonn “sléim” agus athraítear suíomh na dteagmhálaithe.

Le haghaidh lasc micrea NC:

• Nuair nach bhfuil an actuator ag gluaiseacht, tá an críochfort COM ceangailte leis an teirminéal NC.
• Má bhrúnn tú an actuator, briseann sé an nasc COM-NC, agus an ciorcad á oscailt.

Tá feidhmchláir gan líon ag an bprionsabal seo; áirítear leo seo gach rud ó idirghlais sábháilteachta i bhfearais agus rialuithe le haghaidh meaisíní tionsclaíocha go doirse ardaitheoir agus meaisíní díola.

Conas a Léirítear Mura bhfuil Athrú NC nó NÍL?

Is gné thábhachtach d'fhorbairt agus do chothabháil ciorcad é fios a bheith agat an bhfuil lasc micrea NC nó NÍL. Seo roinnt modhanna chun an cineál a aithint:

Amharciniúchadh:Is iad "NC" (Dúnta de ghnáth) agus "NO" (Ar oscailt de ghnáth) na lipéid a fhaightear go hiondúil ar roinnt micrea-lasca. Bí cinnte go scrúdaíonn tú tithíocht an lasc dá lipéadú.

Tástáil le Ilmhéadar:Coigeartaigh d'ilmhéadar go mód leanúnachais (nó ohm). Cuir treoir amháin i bpointe COM agus an dara ceann go dtí an pointe NC amhrasta. Ba cheart go léireodh an t-ilmhéadar leanúnachas gan an actuator a bhrú. Agus tú ag brú ar an actuator, ba cheart an leanúnachas a bhriseadh.

Bileog Sonraí Monaróra:Nuair a bheidh an bhileog sonraí á fheiceáil, nochtfaidh na críochfoirt an bhfuil siad NC, NÍL, agus COM agus freisin roinnt sonraíochtaí eile.

Trí na céimeanna seo a ghlacadh, cinntíonn tú go cruinn an lasc ceart do do chiorcad a shainaithint agus a nascadh.

Feidhmchláir Choitianta de Lasca Micrimhilseogra NC

Tá an microswitch NC i láthair i líon gan teorainn na n-iarratas a bhfuil slándáil agus gníomh láithreach ríthábhachtach.

1. Meicníochtaí Sábháilteachta:Úsáidtear micrea-lasca NC mar eilimintí teip-sábháilte i meaisíní tionsclaíocha agus fearais tí. Mar shampla, déanfaidh an lasc NC an ciorcad a mhúchadh nuair a osclaítear doras nó clúdach, agus stopfaidh an meaisín ag obair, rud a chosc tionóiscí.

2. Córais Stop Éigeandála:Is gnách go n-oibríonn cnaipí stad éigeandála le micrea-lasca NC. Nuair a bhrúitear an cnaipe stad éigeandála, osclaítear ciorcad, rud a stopann an trealamh láithreach.

3. Córais Slándála:Is ionstraim é an lasc micrea NC a úsáidtear i lasca cur isteach atá deartha do chórais aláraim agus a ghníomhaíonn an t-aláram nuair a chuirtear isteach ar dhoras nó ar fhuinneog.

4. Iarratais Feithicleach:Laistigh d'fheithiclí, is féidir le lasca micrea NC gabháil leis an gcos coscán rud a fhágann go n-oibríonn na soilse coscáin nó go gcuirtear stop le hoibriú rialaithe cúrsála.

5. Ardaitheoirí agus Rialú Rochtana:Tá micrea-lasca NC i doirse ardaitheoir freagrach as dúnadh doras a bhrath. Mura bhfuil na doirse dúnta go hiomlán, ní bheidh an t-ardaitheoir ar siúl.

Léiríonn na cásanna seo an tábhacht a bhaineann le micrea-lasca NC maidir le sábháilteacht oibriúcháin agus iontaofacht an chórais a bhaint amach.

Comparáid a dhéanamh idir lasca NC agus NÍL Micrimhilseogra

Tá sé ríthábhachtach an t-idirdhealú idir micrea-lasca NC agus NÍL micrea-lasca a aithint chun dearadh cuí ciorcaid agus réiteach fadhbanna a chinntiú.

NC (Dúnta de ghnáth):De réir réamhshocraithe, fanann an ciorcad dúnta agus osclaítear é trí ghníomhú. Úsáidtear é go hiondúil nuair is ionann briseadh an chiorcaid agus athrú stádais nó má sholáthraíonn sé foláireamh, go háirithe in iarratais a bhaineann le sábháilteacht.

NÍL (Ar oscailt de ghnáth):Tá staid réamhshocraithe an lasc “as” agus ní mór é a ghníomhachtú chun an ciorcad a dhúnadh. Is féidir an lasc a úsáid chun gléasanna agus aláraim a ghníomhachtú, mar shampla, trí chnaipe a bhrú chun lampa a chur ar siúl.

Braithfidh an cinneadh NC nó NÍL a úsáid ar an iarratas. Tá NC níos oiriúnaí chun monatóireacht a dhéanamh ar na gnáthshuaiteanna agus níor cheart NÍL a roghnú do chásanna inar gá gníomh a thionscnamh nuair a bhíonn athrú ann.

Conas an Athraigh Micrimhilseogra NC ceart a roghnú?

Nuair a bhíonn raidhse brandaí agus táirgí os ár gcomhair, is gá roinnt rudaí a choinneáil i gcuimhne chun an micrea-lasc NC ceart a phiocadh.

1. Rátálacha Leictreach:Cinntigh go bhfuil aon mhicrea-lasca a roghnaíonn tú ag teacht le riachtanais voltais agus reatha do chórais, mar tá go leor malairtí le roghnú astu.

2. Fórsa Gníomhachtaithe:Tá riachtanais éagsúla fórsa ag lasca micrea le haghaidh gníomhaithe. Roghnaigh de réir riachtanais íogaireachta agus má tá gá le fórsaí níos ísle le haghaidh feidhmchláir mhín cé go bhféadfadh roghanna fórsa níos airde a bheith riachtanach le haghaidh úsáidí righin.

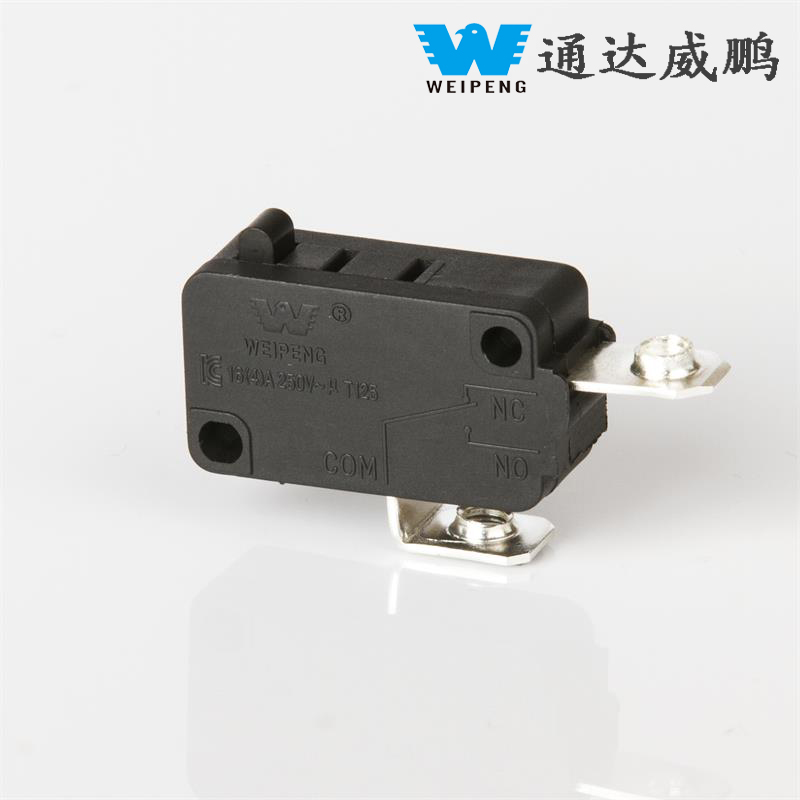

3. Stíl Críochfort:Is féidir leat a roghnú ó mear-nascadh, solder lug, agus críochfoirt scriú. Déan do rogha bunaithe ar éascaíocht a shuiteáil agus comhoiriúnacht le sreangú.

4. Coinníollacha Comhshaoil:Smaoinigh ar bhearta cosanta i gcoinne deannaigh, taise, agus coinníollacha comhshaoil ​​eile. Má tá an t-iarratas lasmuigh nó i gcoinníollacha deacra, roghnaigh micrea-switches rátáil IP nó séalaithe.

5. Méid agus Roghanna Gléasta:Tá micrea-lasca ar fáil i toisí agus dearaí éagsúla le poill agus lúibíní ar leith. Seiceáil an bhfuil an méid ceart ag teacht le do limistéar iarratais.

Má dhéantar taighde ar na gnéithe seo den cháilíocht agus iad a chinntiú, cabhrófar le rathúlacht agus feidhmíocht rianúil do thionscadal a chinntiú.

Suiteáil agus Sreangú aAthraigh Micrimhilseogra NC

Cinntíonn suiteáil phraiticiúil go n-oibríonn do mhicrea-lasc NC mar atá deartha agus is féidir leis an marthanacht is fearr a bhaint amach. Seo roinnt moltaí praiticiúla:

1. Suiteáil an Lasc:Bain úsáid as na poill gléasta nó lúibíní a chuirtear ar fáil chun an lasc micrea a shocrú ina shuíomh. Déan é sin go cúramach ionas nach gcuirfear brú a d’fhéadfadh dochar a dhéanamh dá chásáil nó tionchar a imirt ar a chumas oibre.

2. Sreangú:Ní mór an críochfort coitianta a bheith ceangailte le hionchur an chuaird, agus ní mór críochfort an NC a nascadh leis an aschur a gcaithfear cur isteach air. Deimhnigh an bhfuil sreangú agus polaraíocht i gceart sula gcuirtear an chumhacht ar siúl.

3. Tástáil:Tar éis é a shuiteáil, seiceáil an lasc le ilmhéadar nó faigh ar an bhfeiste rud éigin a dhéanamh. Gníomhachtaigh an lasc a rianú má osclaíonn an ciorcad.

4. Cothabháil:Seiceáil go rialta le haghaidh comharthaí caithimh, salachar nó creimthe. Más gá, glan na teagmhálaithe, agus cuir na lasca in áit chun aon chomharthaí bréagacha nó briseadh sa tseirbhís a sheachaint.

Má leanann tú na céimeanna seo, cinntíonn sé go bhfanann do chóras sábháilte agus go bhfeidhmíonn sé ar an mbealach is fearr.

Buntáistí agus Teorainneacha Lasca Micrimhilseogra NC

Seasann lasca micrea NC amach as a n-iontaofacht agus a bhfreagra tapa, ach tá cúinsí ann:

Sochair:

Cuireann imoibriú tapa na meicníochta snap go mór le hiontaofacht agus cuireann sé cosc ​​​​ar chomharthaí bréagacha. Ceadaíonn a dhearadh dlúth é a úsáid i spásanna cúnga. Tá leibhéil arda marthanachta ag micrea-lasca NC freisin - déantar iad a thástáil ar feadh na milliúin timthriallta, agus mar sin tá siad iontach d'fheidhmchláir a éilíonn ardchaighdeáin sábháilteachta agus a mbíonn gluaiseachtaí athchleachtacha i gceist leo.

Teorainneacha:

Is gnách go mbíonn micrea-lasca NC athléimneach ach d’fhéadfadh siad caitheamh nó mífheidhmiú de bharr trasnaíochta leictreachais a bheith orthu. Tá sé ríthábhachtach na lasca seo a shocrú agus a shuiteáil i gceart ag dronuillinn le go n-úsáidfear go héifeachtach iad mar go bhféadfadh bacainní cur isteach ar a n-oibriú. Éilíonn siad freisin séalaithe cuí comhshaoil ​​i gcoinníollacha díobhálacha, mar sin ní féidir le salachar agus taise dul isteach orthu.

Trí na fachtóirí seo a chothromú, is féidir leat micrea-lasca NC a ghiaráil go cuí i do dhearaí córais.

Brandaí Athraigh Micrimhilseogra NC is Fearr agus Cá háit a Cheannach

Bíonn tionchar ag an gcáilíocht ar marthanacht agus ar iontaofacht araon. I measc roinnt brandaí aitheanta micrea-lasca NC tá Omron, Honeywell, Cherry, agus Schneider Electric. Táirgeann gach branda samhlacha éagsúla a oireann do voltais éagsúla, cineálacha actuator, agus leibhéil cosanta comhshaoil.

Is féidir leat micrea-switches NC a fháil trí sholáthraithe leictreonacha iontaofa ar nós Mouser, Digi-Key, agus RS Components nó Amazon má tá tú ag pleanáil do thionscadail DIY sa bhaile. Bí cinnte go léann tú sonraíochtaí táirge agus athbhreithnithe go cúramach agus tú ag roghnú na micrea-switches ceart do do riachtanais.

Ceisteanna Coitianta Maidir le Micrimhilseogra NC

Cad é an difríocht idir lasc NC agus lasc NÍL?

Faightear an difríocht bhunúsach sa suíomh réamhshocraithe. Tá lasc NC i suíomh dúnta i ndáiríre agus mar sin ligeann sé don sruth sreabhadh leis féin nuair nach bhfuil sé in úsáid. Ach osclaíonn brú an lasc an ciorcad agus stopann sé an sreabhadh reatha. Ar an láimh eile, tá lasc NÍL oscailte ag an tús. Nuair a bhrúitear an lasc, dúnann sé an ciorcad, rud a ligeann don sruth rith tríd.

An féidir teirminéil NC agus NÍL araon a bheith i lasc micrea amháin?

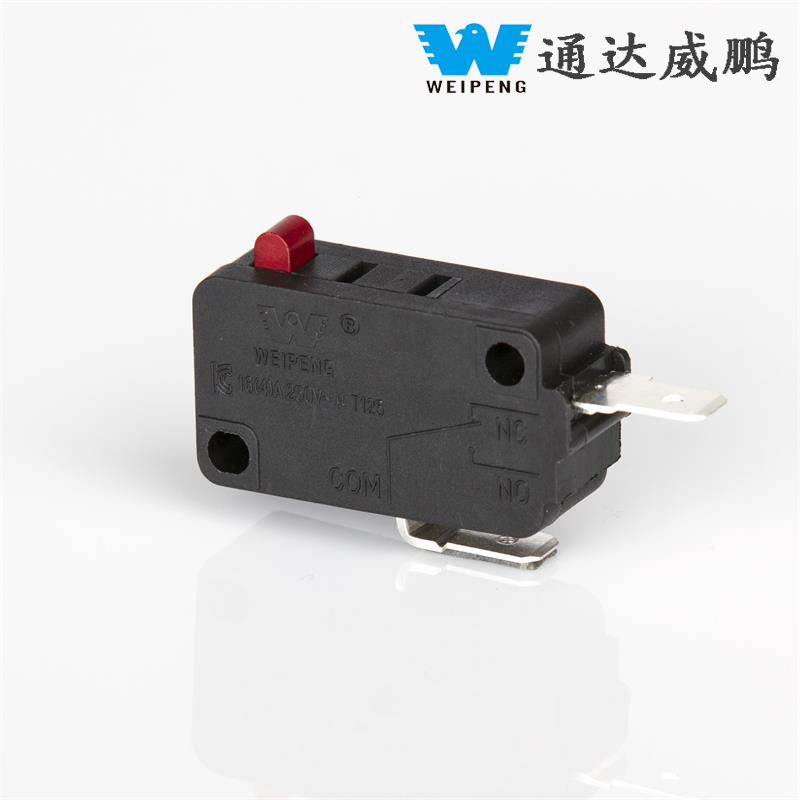

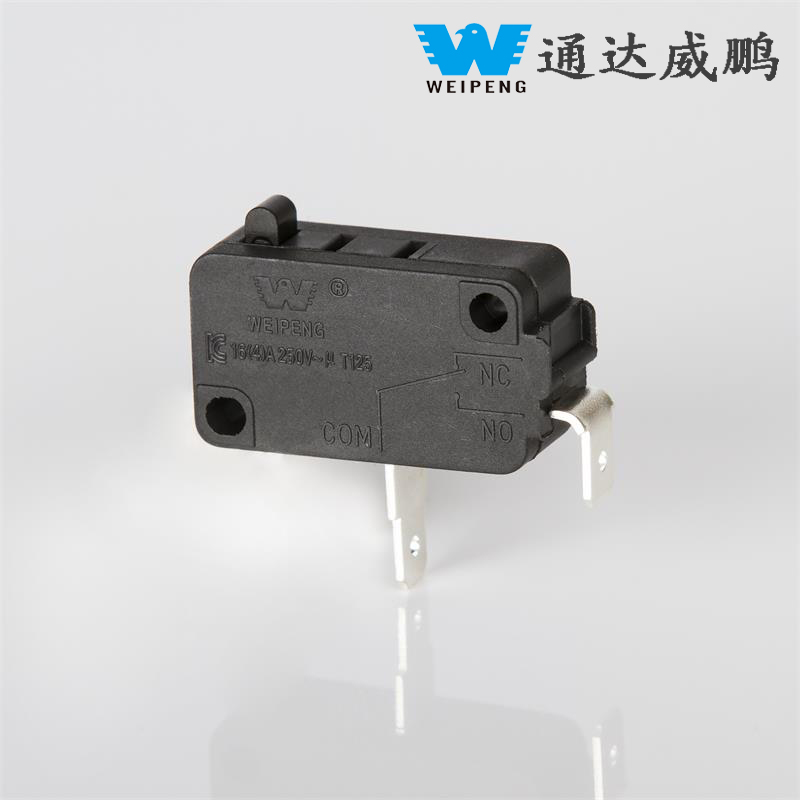

Tá 3 chríochfort i gceist le roinnt lasca Micrimhilseogra, COM, NC, agus UIMH. Is féidir feidhmiúlacht a bheith bunaithe ar an sreangú, agus is féidir ceachtar ceann de na feidhmeanna nó an dá bhealach a úsáid i gciorcad.

An bhfuil micrea-lasca NC oiriúnach do chiorcaid sábháilteachta?

Cinnte. De ghnáth déantar iad a dhúnadh nuair a bhíonn siad neamhghníomhach, rud a chiallaíonn go gcuirfí isteach go pras ar an gciorcad as aon ghníomh a dhéantar chun iad a oscailt (mar shampla, doras a oscailt nó cnaipe éigeandála a bhrú).

Cá fhad a mhaireann micrea-lasca NC?

Nuair a úsáidtear iad i gceart agus nuair a roghnaítear iad go cúramach, is féidir le micrea-lasca NC na milliúin timthriallta a mhaireann. Cuireann cothabháil chuí agus cosaint an chomhshaoil ​​lena fad saoil freisin.

Cad a tharlóidh má nascaim an teirminéal mícheart?

Má dhéantar sreangú mícheart (cosúil le nascadh NO in ionad NC) beidh do threalamh nó bearta cosanta eile mífheidhmithe. Seiceáil na teirminéil roimh ré i gcónaí.

An bhfuil sé éasca lasca micrea NC a shuiteáil?

Go deimhin, leanann go leor acu an próiseas plug-and-play, agus is lú an gá atá acu le haon scileanna teicniúla sreangaithe. Ós rud é go bhfuil siad beag i méid, is féidir iad a shuiteáil go héasca leis na feistis cearta.

Feidhmchláir Casta agus Leideanna Comhtháthaithe

De réir mar a leanann dul chun cinn teicneolaíochta ar aghaidh, tá tús curtha le húsáid a bhaint as micrea-lasca NC i gcórais níos casta. In uathoibriú tionsclaíoch, comhlíonann siad dualgais ríthábhachtacha maidir le rialú seicheamh agus lúba aiseolais. Chomh maith leis sin, úsáidtear micrea-lasca NC go minic mar lasca teorann i róbataic d’fhonn suíomhanna a bhrath agus ró-thaisteal a sheachaint.

Maidir le fiontair IoT, má chomhcheanglaítear micrea-lasca NC agus micrea-rialaitheoirí  cumasaítear cianmhaoirseacht agus fógraí uathoibríocha. I gcórais tí cliste, cuireann micrea-lasca an NC cúnamh ar fáil chun próiseas an chórais slándála agus rochtana a uathoibriú, rud a chuireann foláirimh láithreach faoi rochtain nó cásanna éigeandála.

Agus córais leabaithe á ndearadh, moltar úsáid a bhaint as teicníochtaí dífhógartha chun aon ghníomhachtú bréagach lasca a sheachaint nuair a bhíonn suaitheadh ​​meicniúil ann. Roghnaigh lasca atá níos marthanaí d'fheidhmchláir a dteastaíonn úsáid athchleachtach uathu agus cinn a fheidhmíonn ar mhinicíocht ard.

Athraigh Micrimhilseogra NCCothabháil agus Fabhtcheartú

Má theipeann ort nó má bhíonn oibriú eatramhach agat, lean na céimeanna fabhtcheartaithe seo:

1. Déan iniúchadh ar Dhamáiste Fisiciúil:Seiceáil le haghaidh scoilteanna nó mí-ailíniú actuator. Athsholáthar lasca damáiste láithreach.

2. Teagmhálacha Glan:Cuirfidh tógáil deannaigh nó meirge cosc ​​ar an sruth dul tríd. Fostú gníomhairí glanta teagmhála cuí agus seiceáil go bhfuil na naisc daingean.

3. Feidhmiúlacht Athraigh Tástála:Seiceáil an leanúnachas idir an teirminéal coiteann agus an teirminéal de ghnáth dúnta ag baint úsáide as ilmhéadar. Mura n-aistríonn an lasc go hiontaofa, cuir in ionad é.

4. Déan measúnú ar Dhearadh Ciorcaid:Ní mór duit a chinntiú go ndéantar an sreangú de réir bileoga sonraí an fheiste. Déan cinnte go gcomhfhreagraíonn an lasc do na sonraíochtaí voltais chomh maith leis na rátálacha reatha.

Trí chothabháil agus tástáil rialta a dhéanamh, uasmhéadaíonn tú iontaofacht agus seachnaíonn tú aga neamhfhónaimh an chórais.

Is gnéithe lárnacha iad micrea-lasca chun córais rialaithe éifeachtacha agus sábháilte a fhorbairt in earnálacha éagsúla den gheilleagar. Tugann a ngnáthmhodh oibríochta dúnta, a n-áisiúlacht i suiteáil, agus a n-ilúsáideacht buntáiste dóibh ar chineálacha eile lasca den aicme chéanna, agus is é sin an fáth go mbeidh gach duine atá ag gabháil do dhearadh innealtóireachta, amaitéarach agus táirgí úsáideach dóibh. Má bhíonn a fhios agat conas lasca NC a roghnú, a shuiteáil, a chothabháil agus a réiteach, cabhróidh sé seo le duine rath a bhaint amach in aon fhiontar. I gcás fadhbanna casta nó próisis suiteála, ba cheart dul i gcomhairle le bileoga sonraí an mhonaróra nó tagairt a dhéanamh do dhaoine gairmiúla níos mó taithí.
